股関節手術後の四次元動作解析システムの開発

3.患者のモーションキャプチャデータによる骨格モデルの駆動

患者の動作解析を行うために、術後CTより作成した三次元骨格モデルを対象患者のモーションキャプチャデータをもとに駆動した。モーションキャプチャの方法について以下に示す。

3.1モーションキャプチャシステムの概要

本研究では光学式三次元位置計測システム(英国 Oxford Metrics社製 VICON 512(商標))を用いてモーションキャプチャを行った。このシステムは、人体の各部に貼付した赤外線反射マーカーに照明し、数台のCCDカメラによって撮影することによってマーカーの三次元的な位置座標を計測するシステムである。最高240Hzという高いサンプリングレートでの計測が可能であり、高速な動作にも対応可能である。

3.2 体表面マーカーの貼付部位

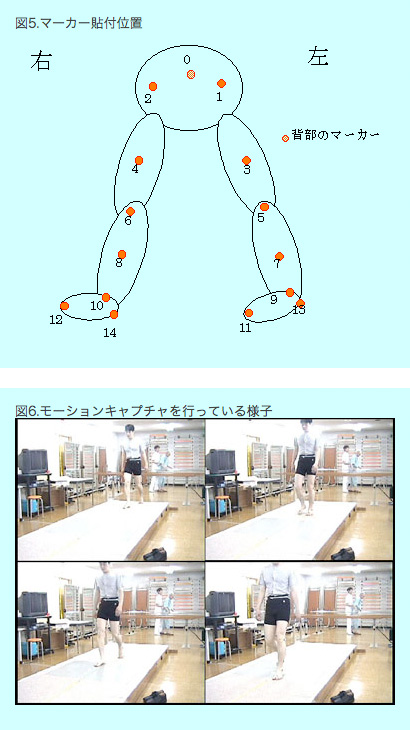

本研究で使用した体表面マーカーは全部で15個である。貼付した部位の詳細を図5に、マーカー番号と解剖学的な部位名との対応を表1にそれぞれ示す。

表1.マーカー番号と解剖学的な部位名との対応

マーカー番号	部位名	マーカー番号	部位名	マーカー番号	部位名
0	左右の上後腸骨棘の間	1	左上前腸骨棘	2	右上前腸骨
3	左大腿部	4	右大腿部	5	左膝外顆
6	右膝外顆	7	左下腿部	8	右下腿部
9	左外果	10	右外果	11	左第２中足骨頭
12	右第２中足骨頭	13	左かかと	14	右かかと

3.3 モーションキャプチャによる動作計測

VICON512 システムにより、実際に歩行動作を計測している様子を図6に示す。本研究ではサンプリングレート60Hz とし、6台の天井固定型CCDカメラによって動作を計測した。

3.4 モーションキャプチャデータからの関節角度の計算

モーションキャプチャデータから得られる情報は体表面に付けたマーカーの三次元的な位置の変化である。このため、骨格を追従させたかたちで動作させるためにはマーカーの位置情報から関節角度を計算しなければならない。
本研究ではまずモーションキャプチャを行う際に貼付するマーカー位置をCT画像上で取得することを可能とするため、CT撮影時にマーカー位置にゴルフのピンによってマークを行い、撮影を行った。ここで得られるCTデータよりマーカーの位置と骨格との相対的な位置関係を取得した。その後、"動作時においてもマーカー位置と骨格との相対的な位置関係に変化はない"という仮定のもとにモーションキャプチャにより得られたマーカー位置情報から骨格位置を計算し、骨格同士の連結部分における関節角度を計算した。股関節角度の計算を例にとり、計算方法の詳細を説明する。

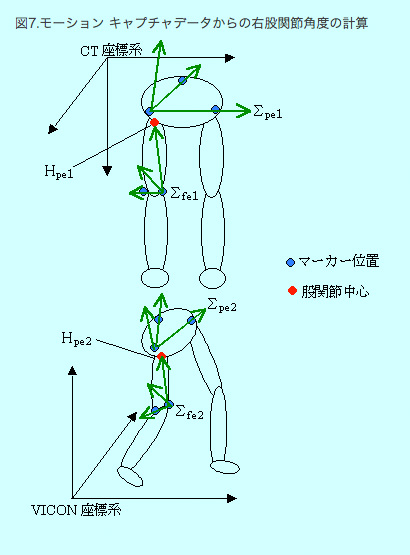

まず、人体モデルの座標系(以下モデル座標系と表す)上での骨盤に付けた3点のマーカーの位置座標をCTデータから取得し、この3点によって定められる座標系Σpe1を決定する(座標系の決め方、座標軸の順番は任意)。また、Σpe1上での股関節中心(骨頭中心)H pe1をモデルから求め、この点と大腿骨につけた2点のマーカーとの3点によって定められる座標系Σfe1をモデル座標系上で定める。次に、モーションキャプチャデータの座標系(以下キャプチャ座標系と表す)上での骨盤に付けた3点のマーカーの位置座標からΣpe1を定めた方法と同様の方法で座標系 Σpe2を決定する。Σpe2で表したH pe1の位置をH pe2と表すと、H pe2はキャプチャ座標系上での股関節中心の位置となる。また、同様にH pe2と大腿骨に付けた2点のマーカーのキャプチャ座標系上での位置からΣfe2を求める。図7にこれらの座標系の関係を示す。
